Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

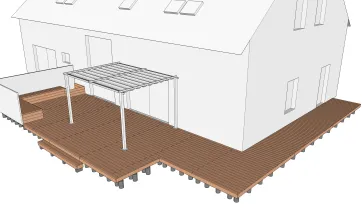

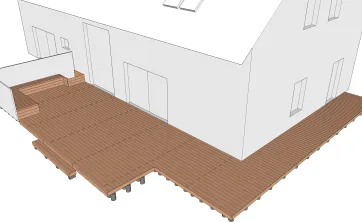

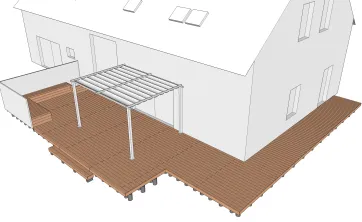

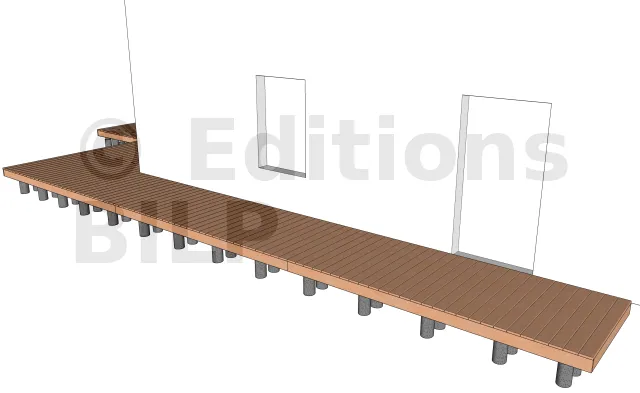

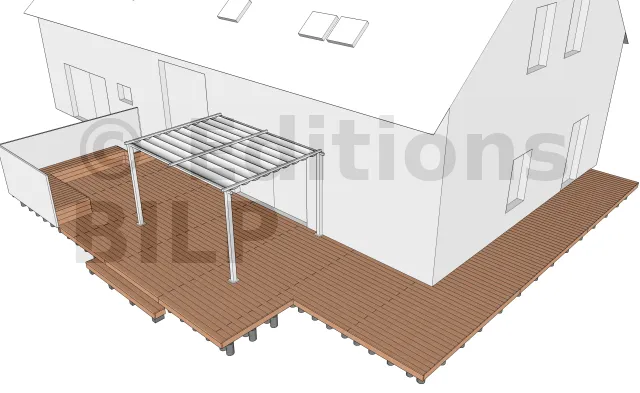

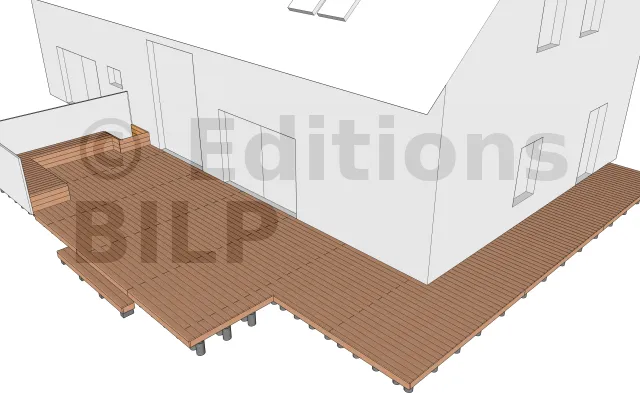

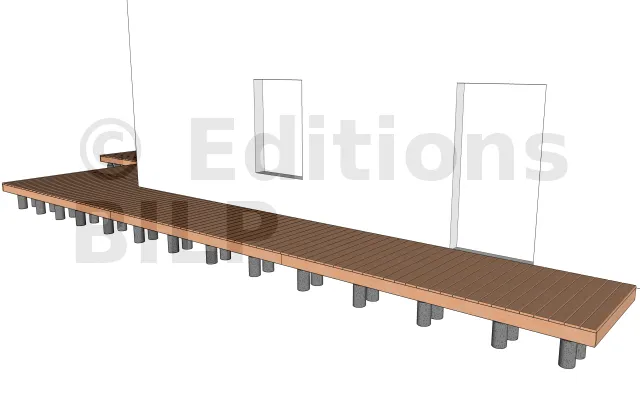

Vue en perspective 1

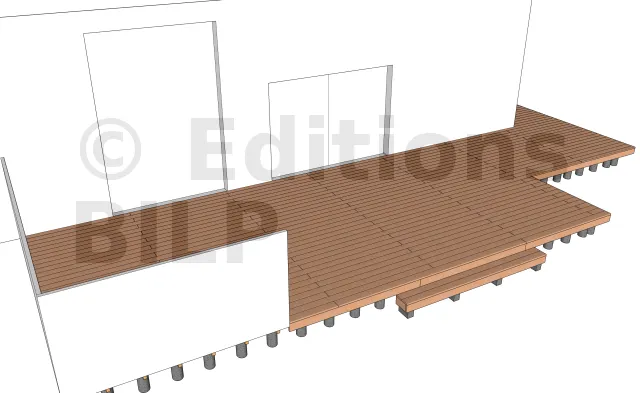

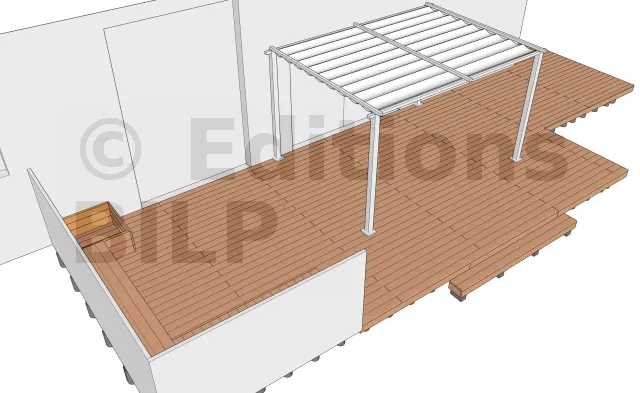

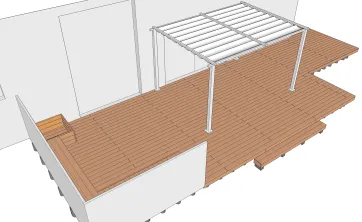

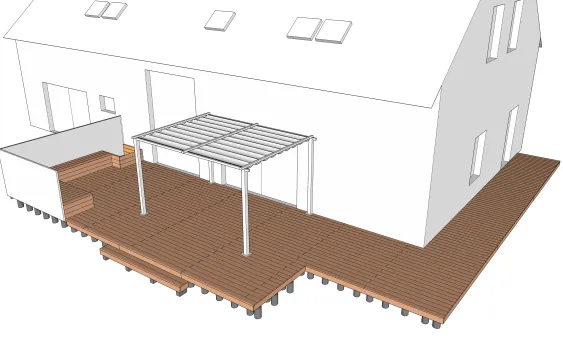

Vue en perspective 2

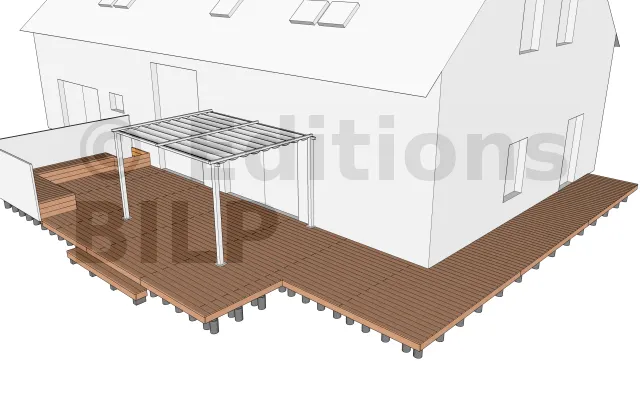

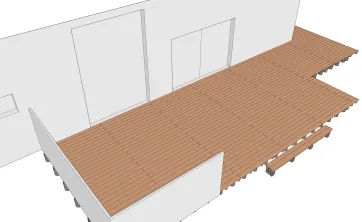

Vue en perspective 3

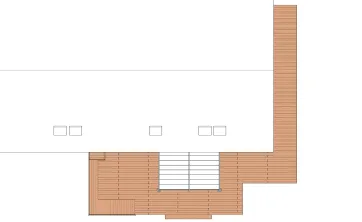

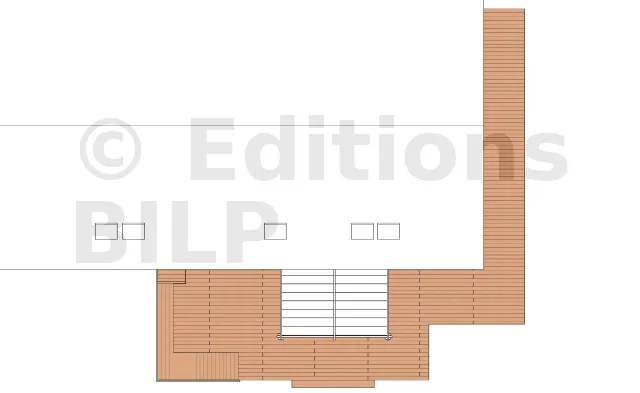

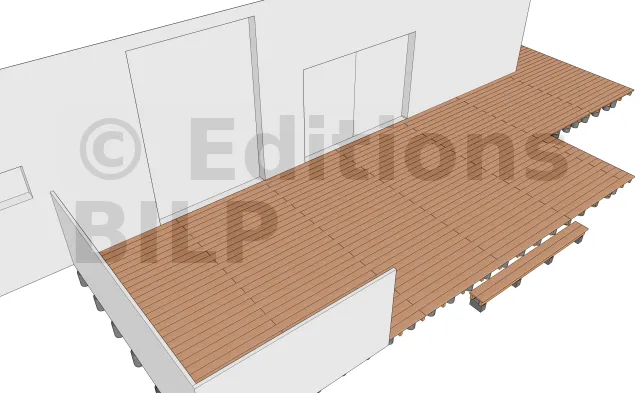

Vue de haut

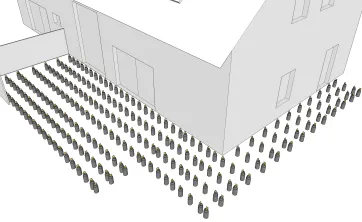

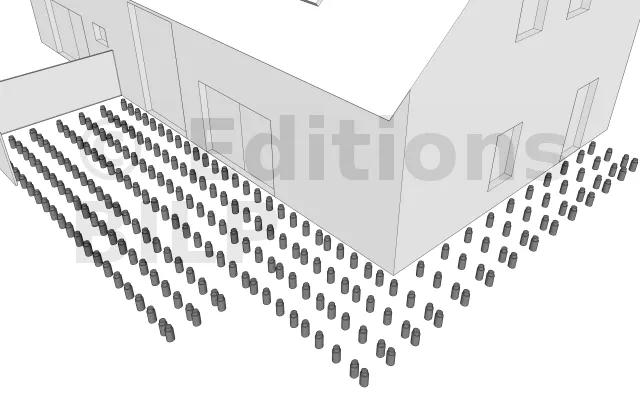

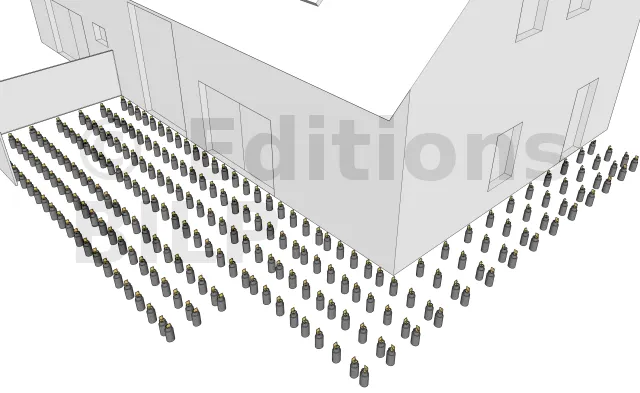

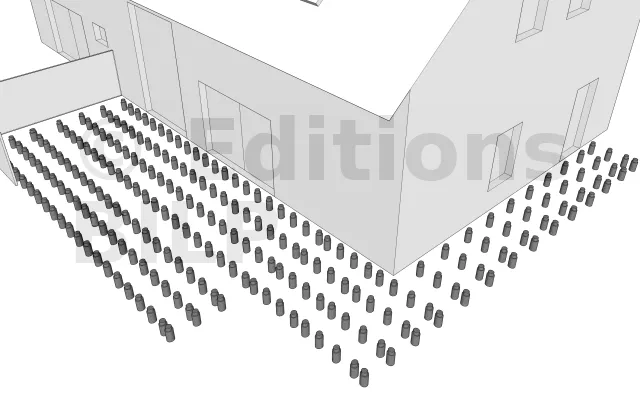

Répartition des plots en béton 1
L’emplacement exacte des plots maçonnés est obtenu après avoir dimensionné les éléments constituants la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.
Répartition des plots en béton 2

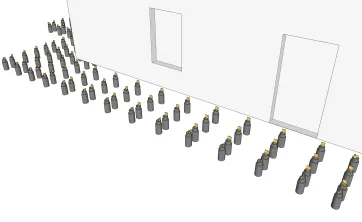

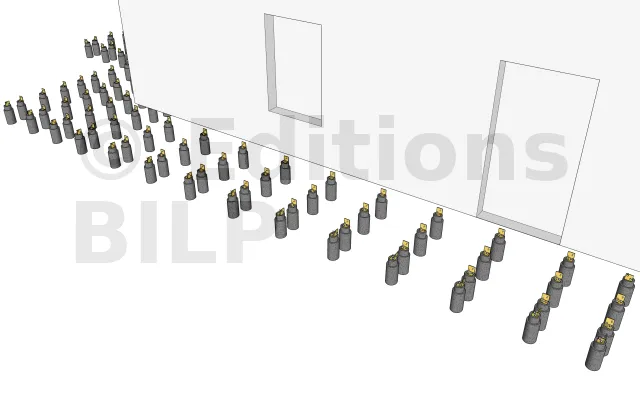

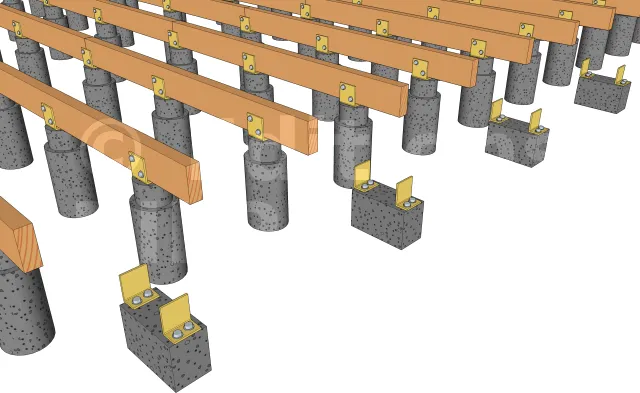

Mise en place des équerres sur les plots en béton 1
Les équerres renforcées d’épaisseur 3mm sont fixée aux plots avec des vis d’ancrage à tête hexagonale.
Mise en place des équerres sur les plots en béton 2

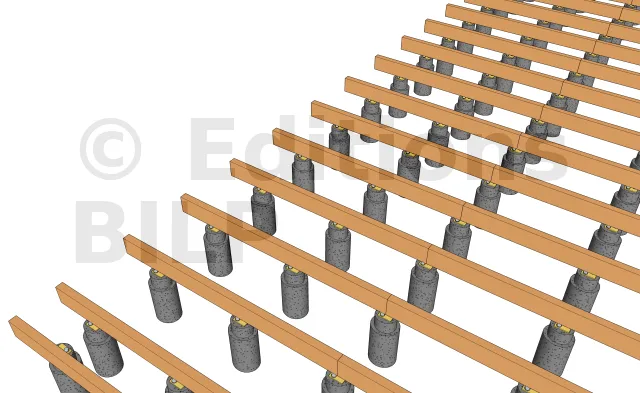

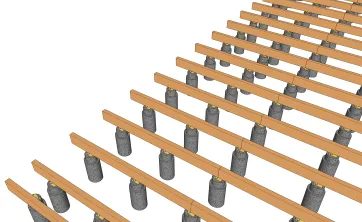

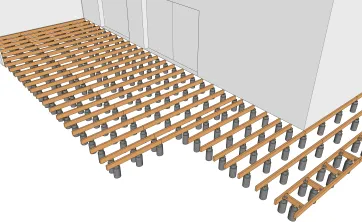

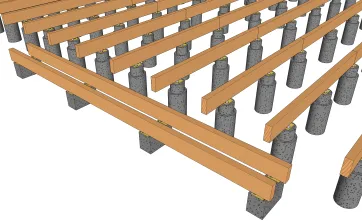

Pose des lambourdes 1
Il existe plusieurs méthodes pour la fixation des lambourdes sur les plots. Le choix de la méthode à mettre en œuvre dépend de plusieurs paramètres.
Vous pouvez notamment avoir recours à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les lambourdes.

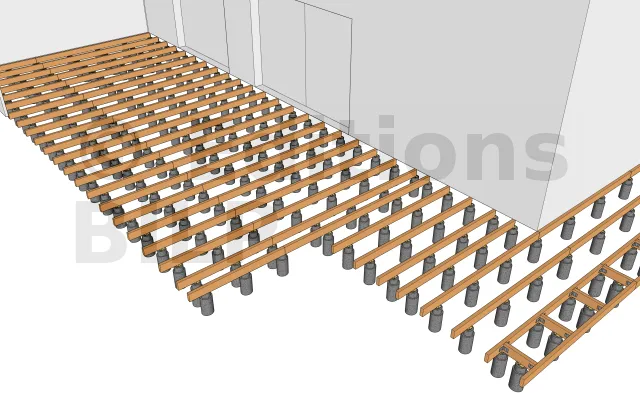

Pose des lambourdes 2
Pour la fixation des lambourdes sur les plots, vous pouvez également utiliser des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

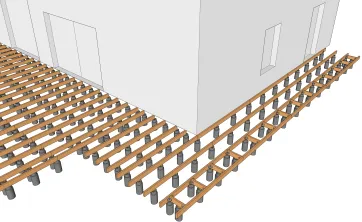

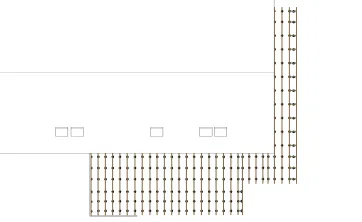

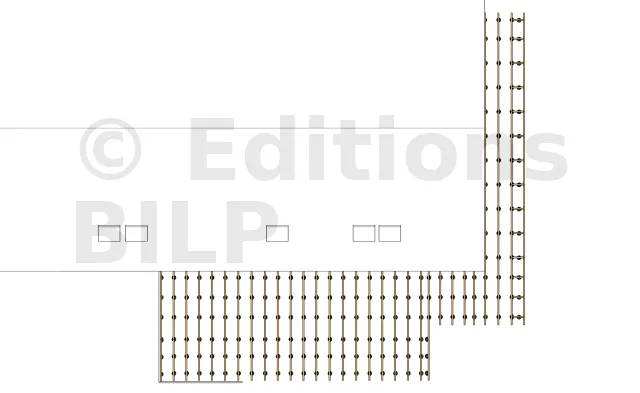

Vue de dessus de la disposition des lambourdes

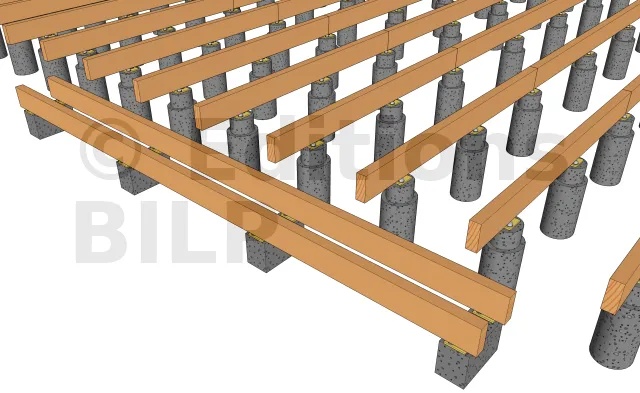

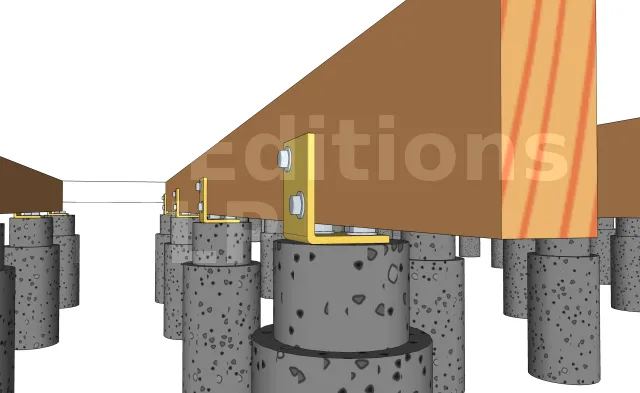

Détails des fixations des lambourdes sur les plots en béton
Pour ce projet, nous avons utilisé des équerres renforcées d’épaisseur 3mm. Pour ce faire, la fixation des équerres aux plots se fait avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.

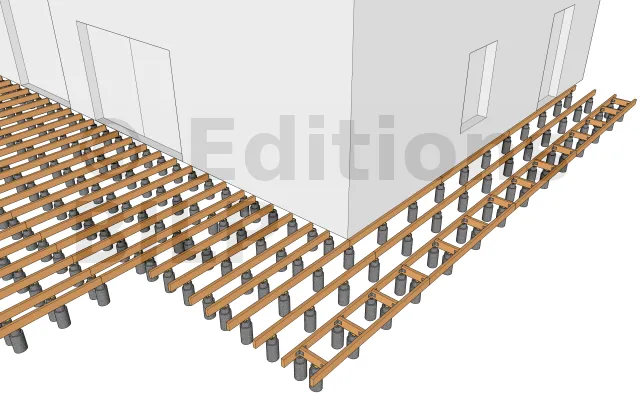

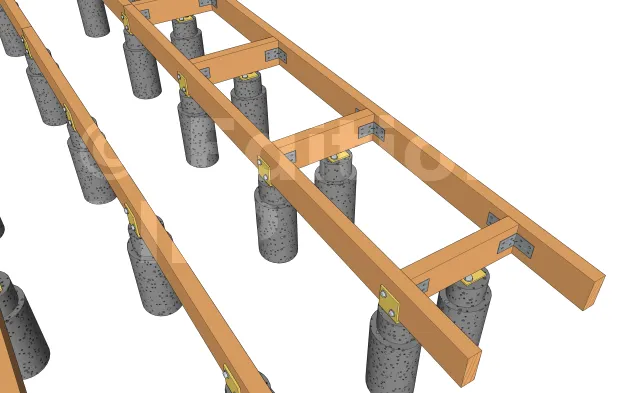

Création du porte-à-faux 1
Pour l’esthétisme de la terrasse, nous avons dissimulé au maximum les plots et donné un côté aérien à la terrasse en décalant vers l’intérieur les plots périphériques d’une quinzaine de centimètres. Par la suite, des entretoises ont été mises en place au-dessus des plots pour soutenir les lambourdes à l’extrémité. Elles peuvent être fixées aux lambourdes avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.
Création du porte-à-faux 2
Réalisation des plots en béton pour la structure de l’escalier
La réalisation de l’escalier commence par la mise en place de ces fondations.
Fixation des lambourdes formant la structure de l’escalier
Les lambourdes pour la création de la marche des escaliers sont également fixées aux plots avec des équerres renforcées d’épaisseur 3mm que l’on fixe avec des vis d’ancrage à tête hexagonale aux plots et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.

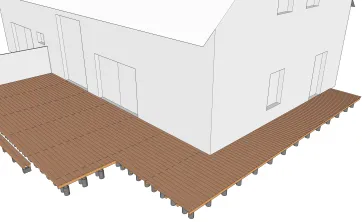

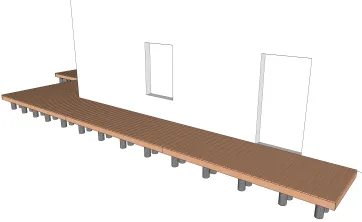

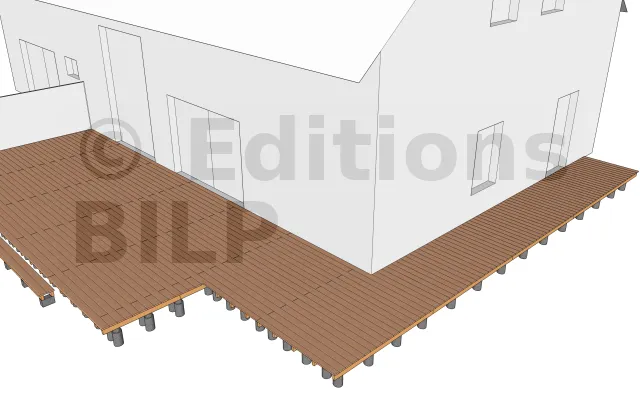

Vue des lames de platelage 1
Vous avez le choix pour la pose du platelage. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2

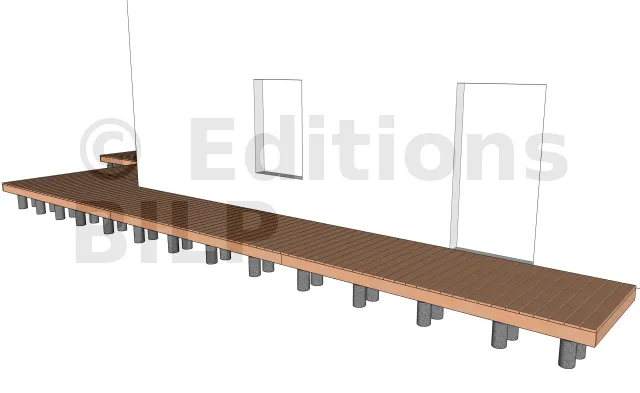

Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition en fonction de la hauteur que vous souhaitez dissimuler. Pour notre cas, nous avons opté pour des bandeaux devant. Leurs fixations se font également par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2

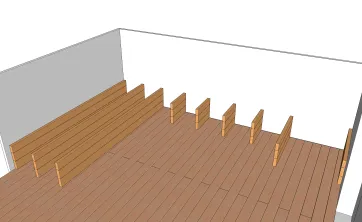

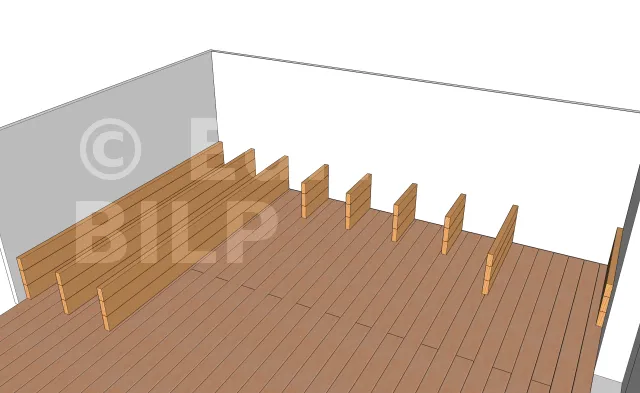

Réalisation de la structure des bancs

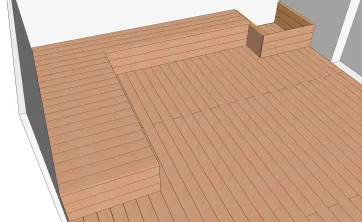

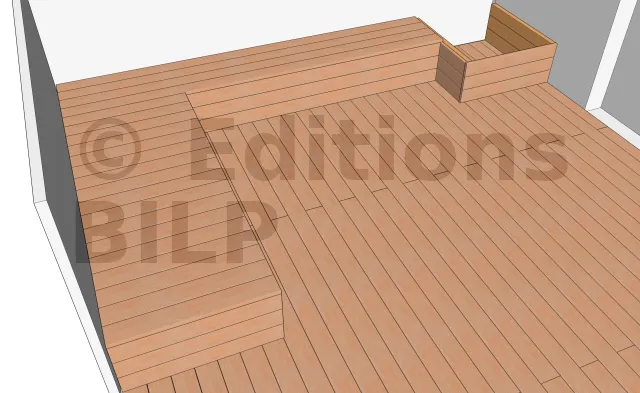

Fixation des lames et des bandeaux des bancs 1
Pour que la terrasse soit uniforme, il est important d’utiliser la même méthode pour la fixation des lames et des bandeaux.
Fixation des lames et des bandeaux des bancs 2

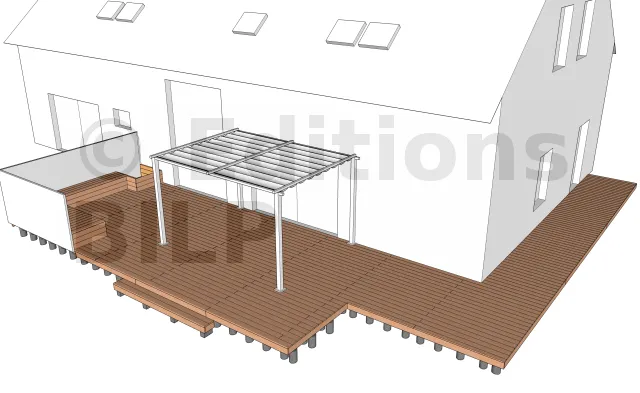

Mise en place de la pergola
L’installation d’une pergola permet de se protéger contre le soleil tout en embellissant l’habitation.
