Voici un petit aperçu des plans de ce projet.
Voici la réalisation du projet en quelques images :

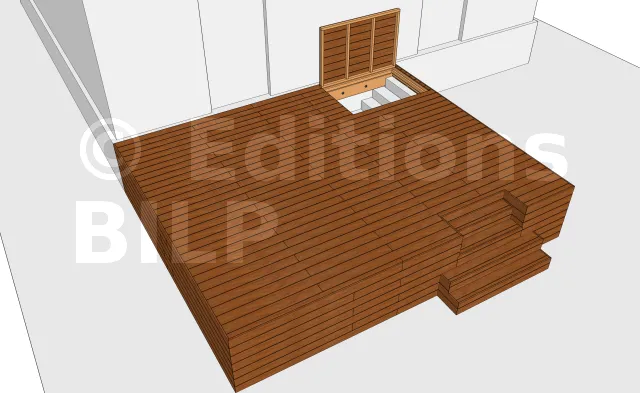

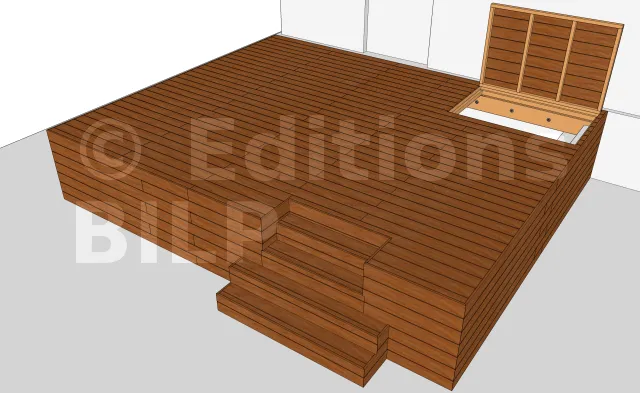

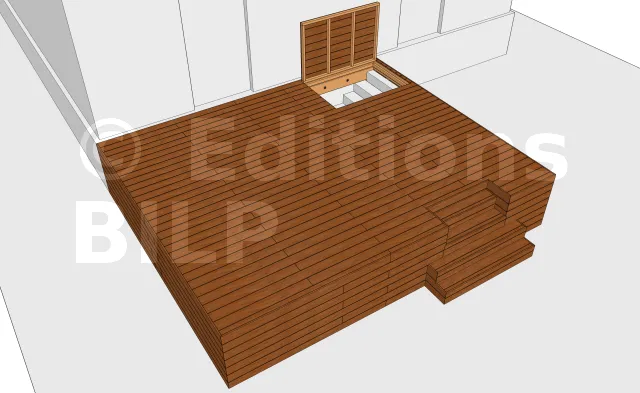

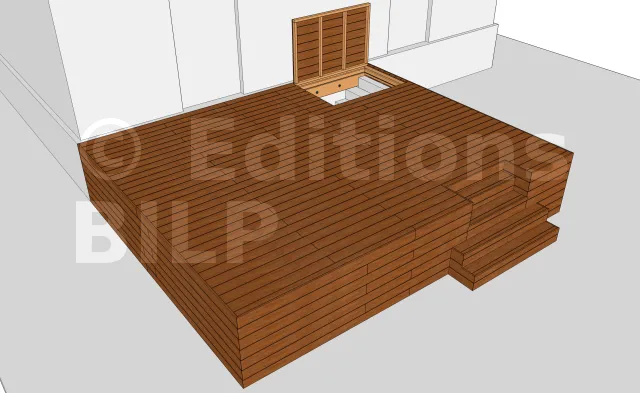

Vue en perspective avec la trappe ouverte 1
Vue en perspective avec la trappe ouverte 2

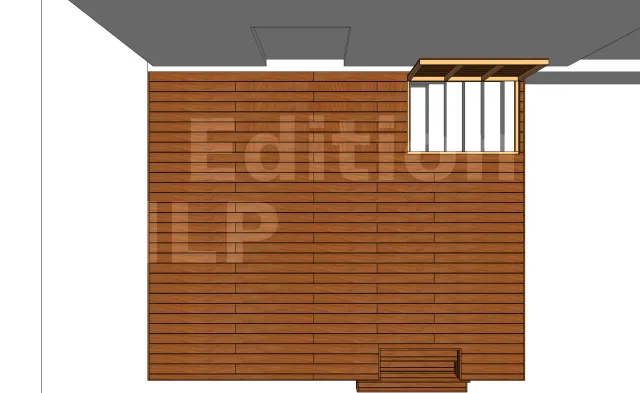

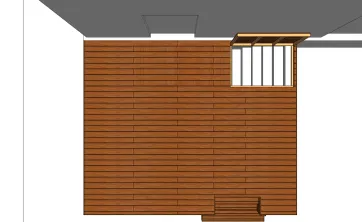

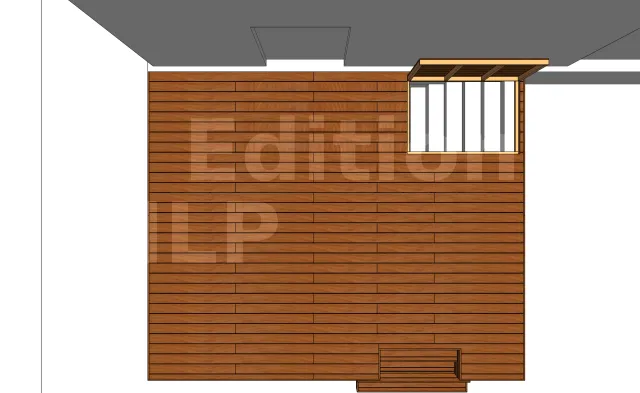

Vue de haut avec la trappe ouverte

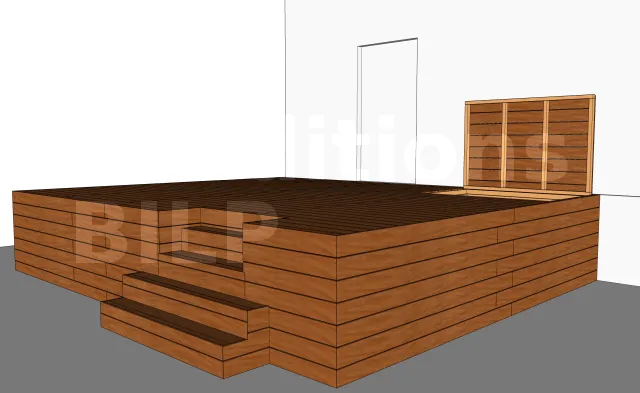

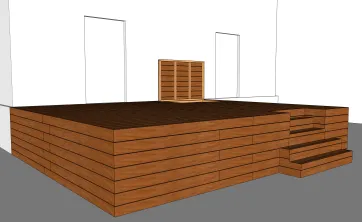

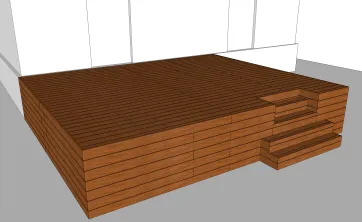

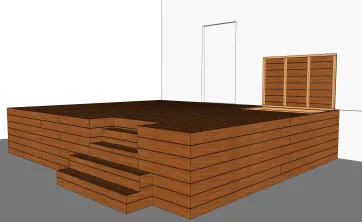

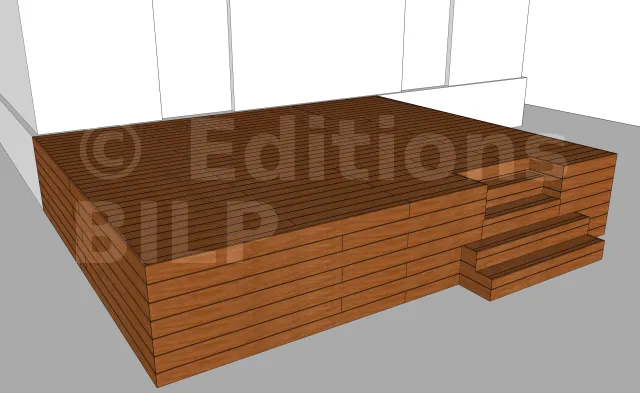

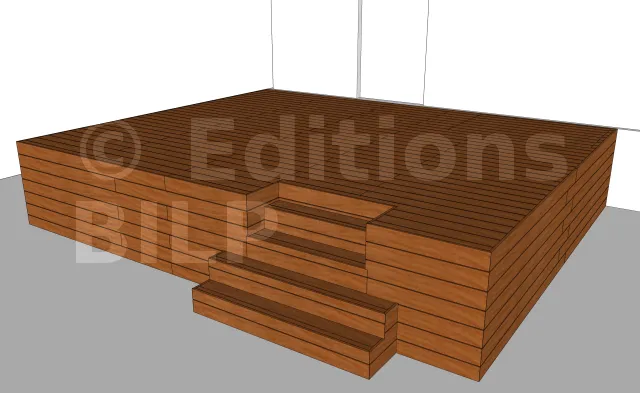

Vue en perspective avec la trappe fermée 1
Vue en perspective avec la trappe fermée 2

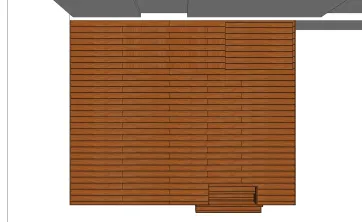

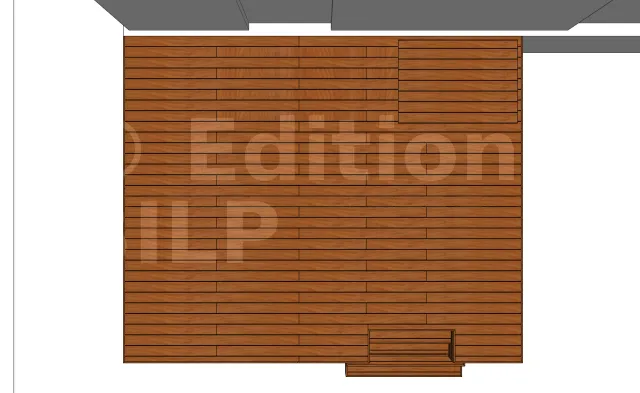

Vue de haut avec la trappe fermée

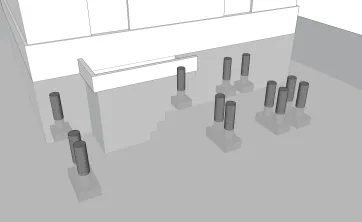

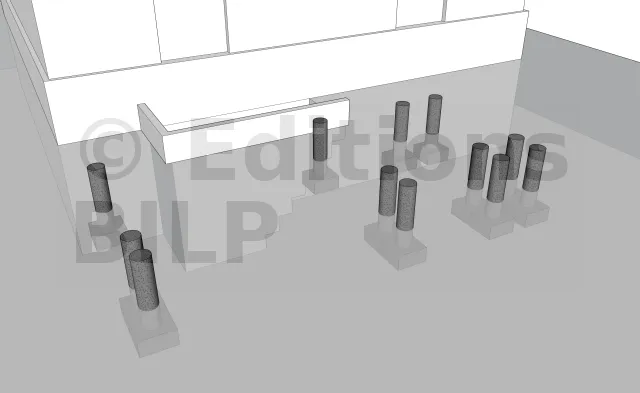

Répartition des plots en béton
Pour commencer la mise en œuvre, il faut mettre en place les plots en béton.
Leur répartition se fait en fonction de la conception et des dimensions des divers éléments constituants la terrasse comme l’entraxe maximum entre les supports, la portée et la section des solives ainsi que la portée des poutres porteuses.

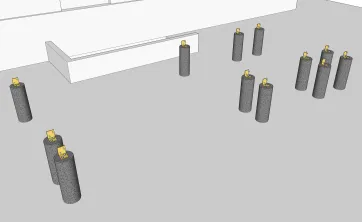

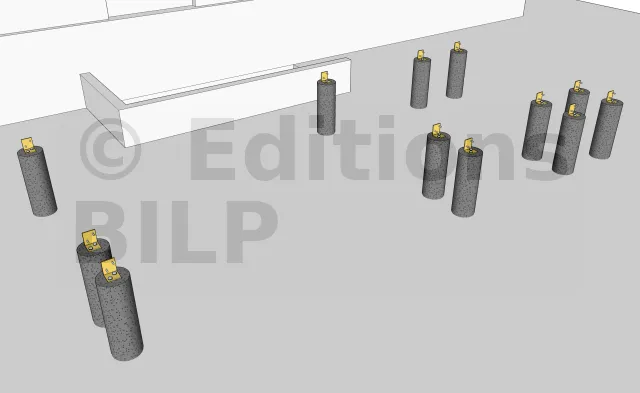

Vue des équerres sur les plots
La mise en place des poutres porteuses débute par la fixation des équerres renforcées sur les plots avec des vis d’ancrage à tête hexagonale, des goujons d’ancrage ou par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles.

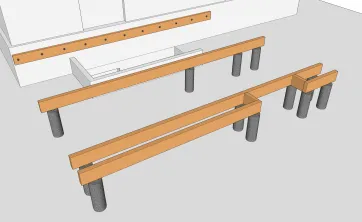

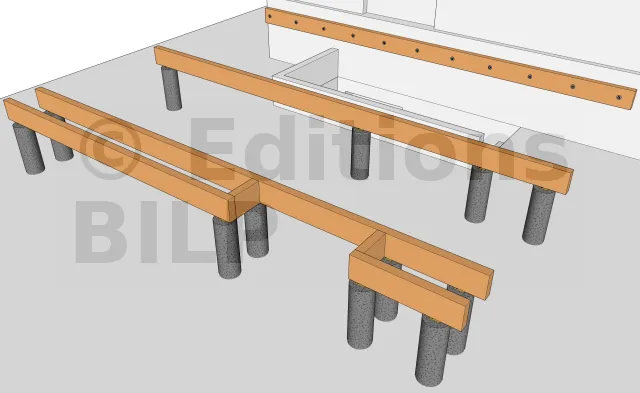

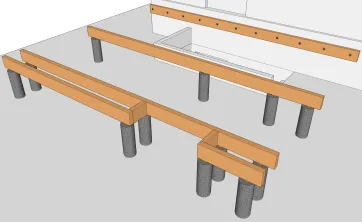

Fixation des poutres porteuses sur les plots 1
Pour la fixation des poutres porteuses sur les plots en béton, il existe plusieurs méthodes et techniques.
L’une des solutions est d’avoir recours à des pieds de poteaux réglables vario qui se fixent aux plots soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et que l’on serre avec des écrous et des rondelles.
Par contre, la fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.

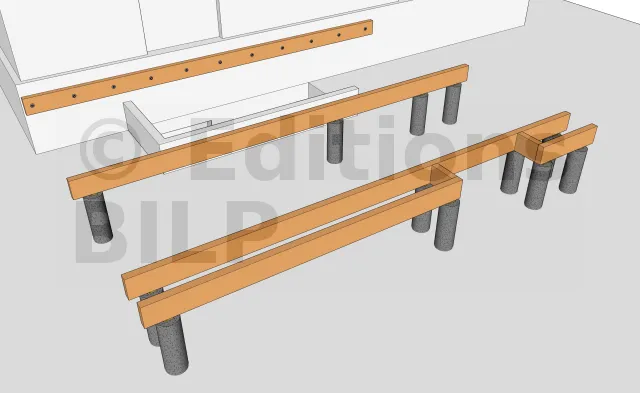

Fixation des poutres porteuses sur les plots 2
Vous avez également la possibilité d’utiliser des chevilles à frapper en disposant quelques cales PVC sous les poutres porteuses, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques, des équerres ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

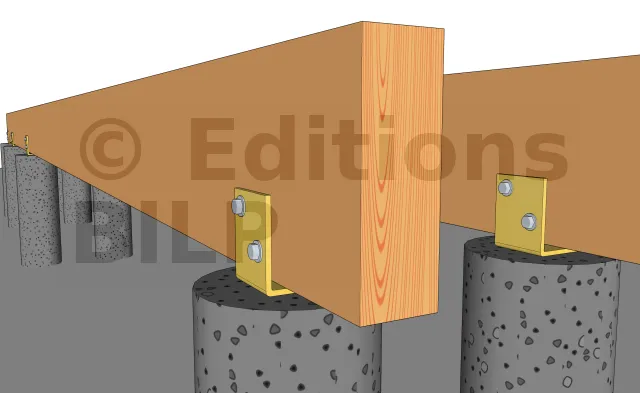

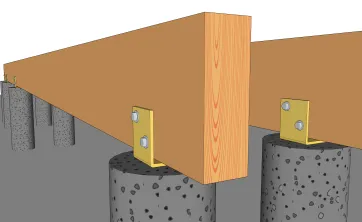

Détails des fixations des poutres porteuses sur les plots en béton
Pour ce projet en particulier, nous avons utilisé des équerres renforcées. Pour ce faire, l’équerre est fixée aux plots avec des chevilles à frapper et aux poutres porteuses avec des pointes annelées electrozinguées.

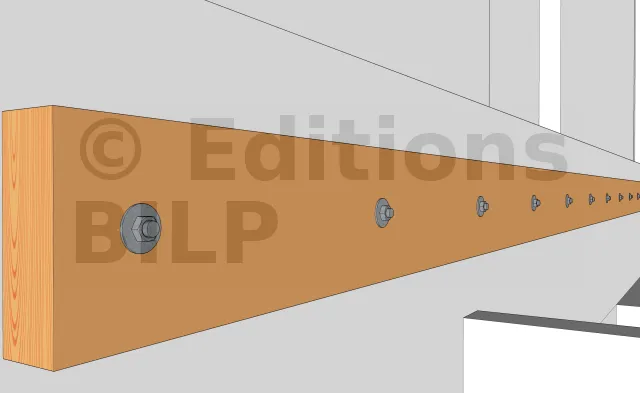

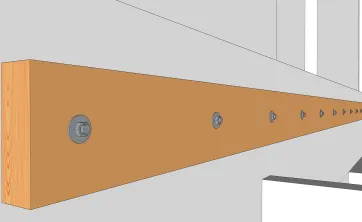

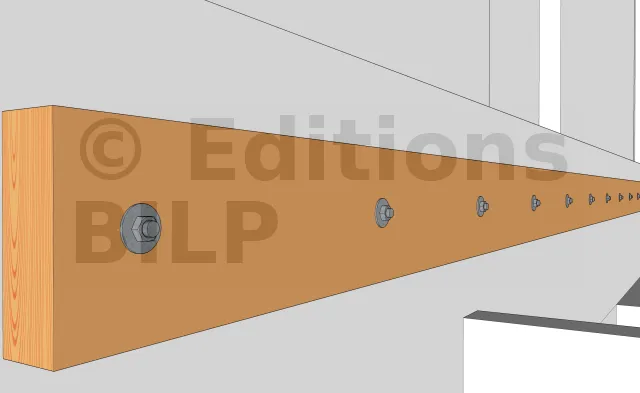

Détails des fixations des poutres muralières
La fixation de la poutre muralière peut se faire par scellement chimique des tiges filetées ou par des vis d’ancrage MULTI-MONTI TimberConnect.

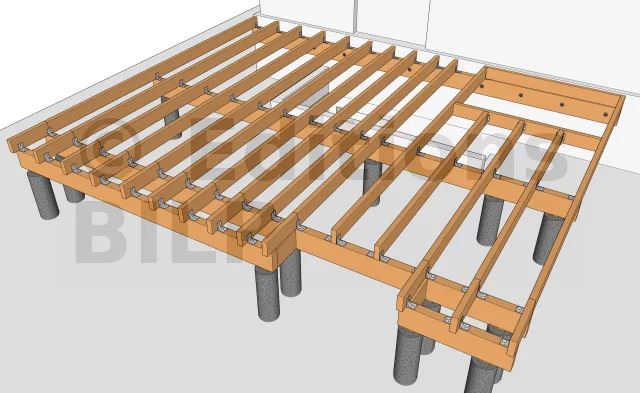

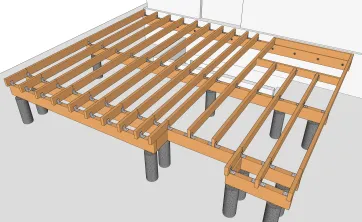

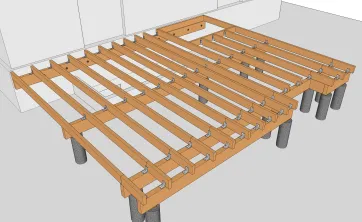

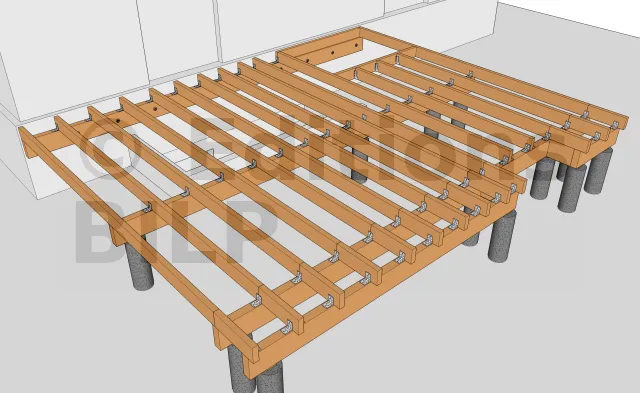

Pose des solives 1
Vous avez deux choix pour la fixation des solives :
Soit avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Soit avec des vis CombiConnect qui seront fixées par le dessus des solives.
Pose des solives 2

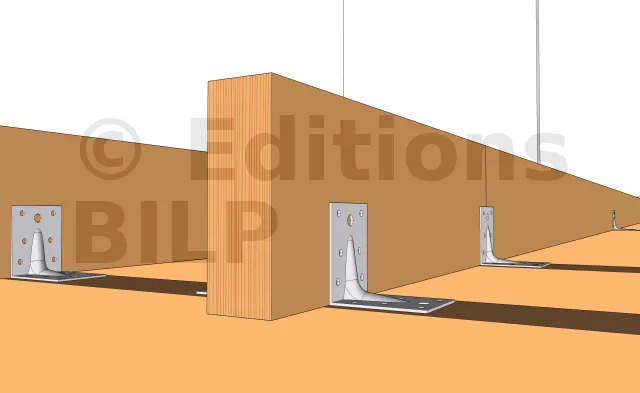

Détails des fixations des solives sur les poutres porteuses 1
Sur ce projet, la fixation des solives a été faite avec des équerres renforcées qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.

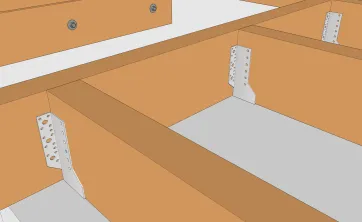

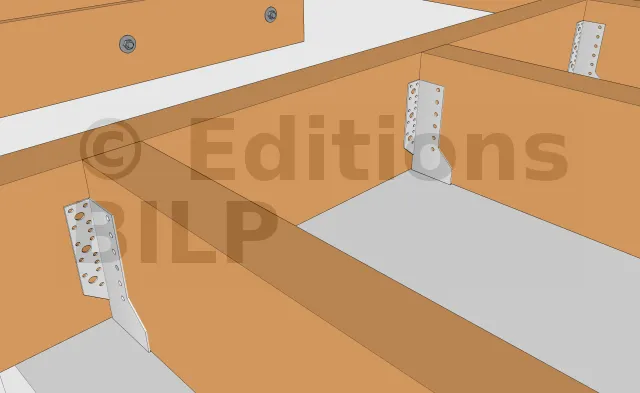

Détails des fixations des solives sur les poutres porteuses 2
Pour la fixation de certaines solives, nous avons eu recours à des sabots à ailes extérieures qui peuvent être fixés avec des pointes annelées électrozinguées ou des vis pour connecteurs tête Torx.

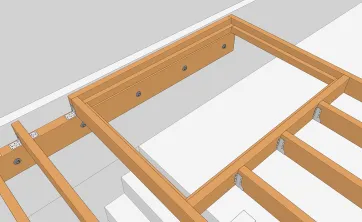

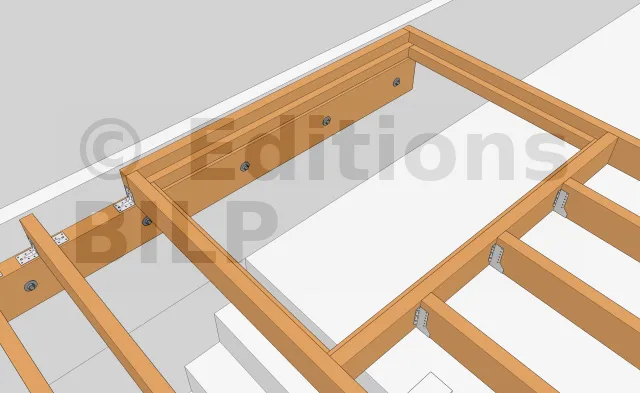

Fixation des lambourdes recevant la structure de la trappe

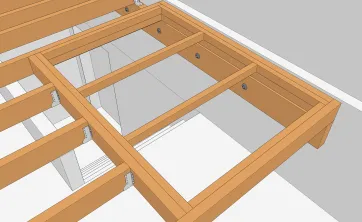

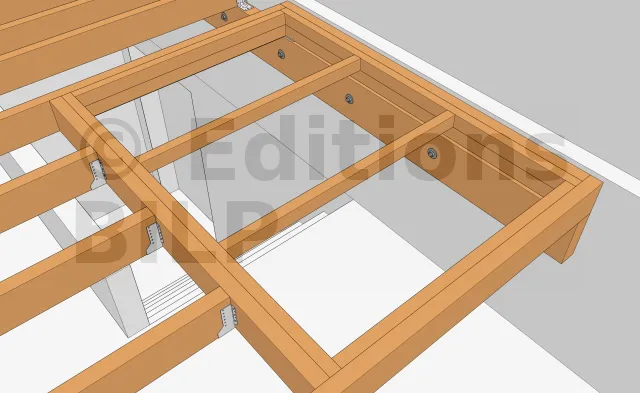

Mise en place de la structure de la trappe
La réalisation de la structure de la trappe est faite avec des vis bois, à tête ronde large.

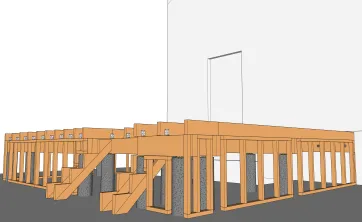

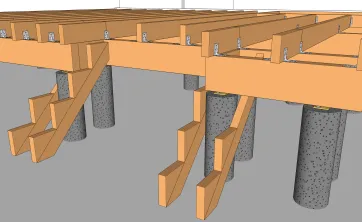

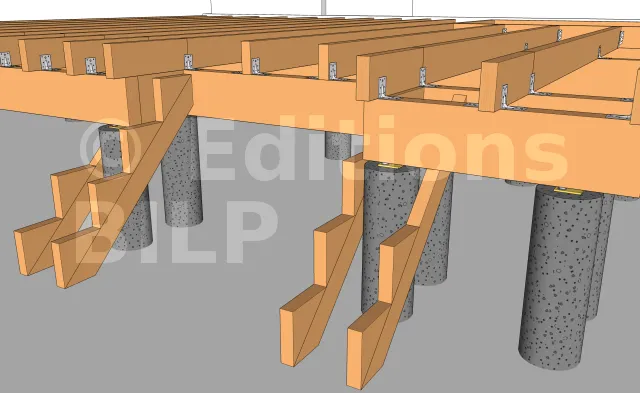

Mise en place de la structure de l’escalier
Les crémaillères de l’escalier peuvent fixées à la poutre porteuse par le dessus avec des vis CombiConnect ou avec des équerres renforcées que l’on fixe avec des pointes annelées.

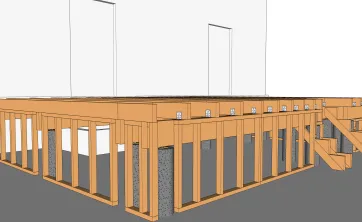

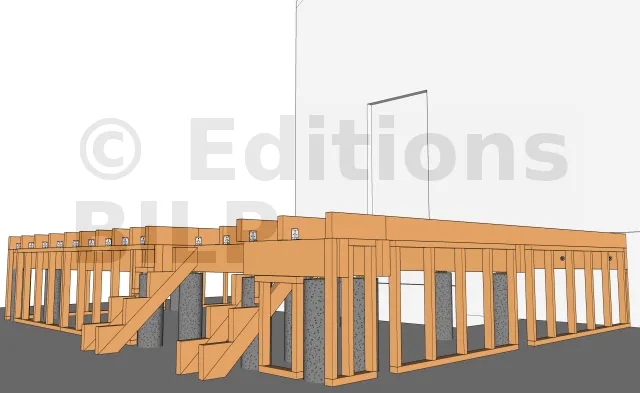

Mise en place des ossatures servant à la fixation des bandeaux 1
La fixation des ossatures est faite avec des vis bois à tête fraisée.

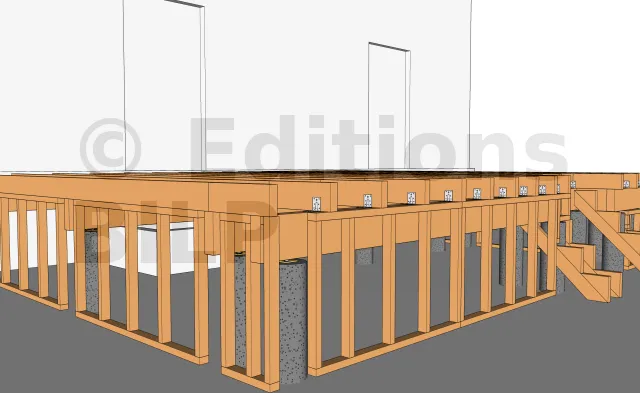

Mise en place des ossatures servant à la fixation des bandeaux 2

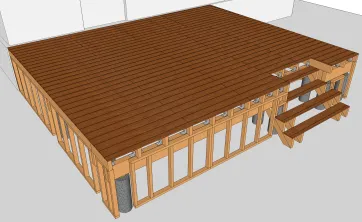

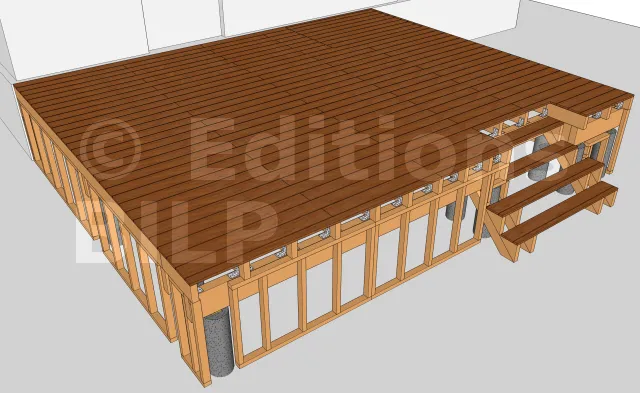

Vue des lames de platelage 1
Pour la pose du platelage, vous avez le choix pour les fixations. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX de très grande qualité.
Vue des lames de platelage 2

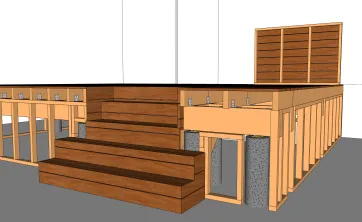

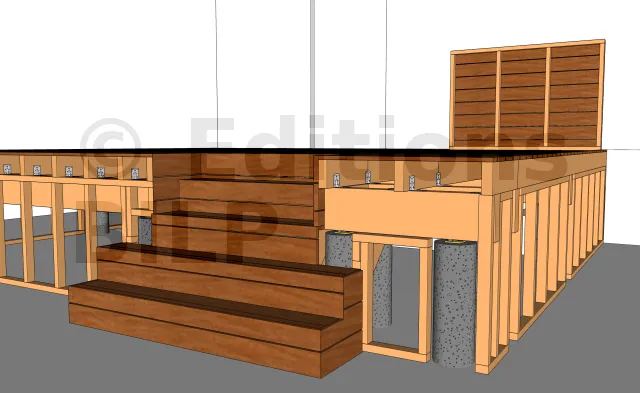

Fixation des bandeaux de finition de l’escalier

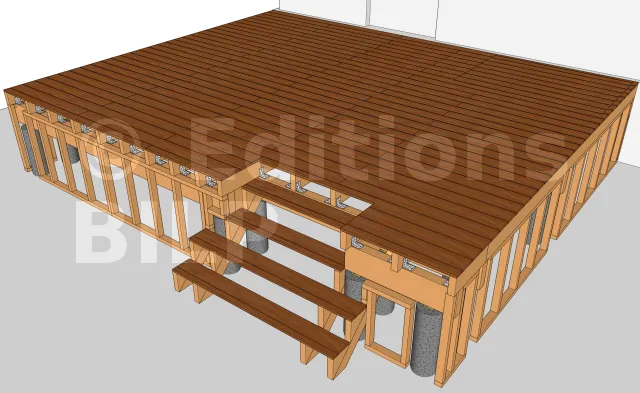

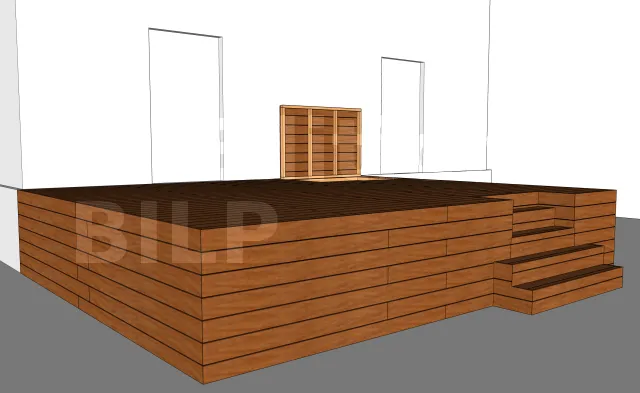

Vue des bandeaux de finition avec la trappe ouverte 1
La fixation des bandeaux de finition se fait par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition avec la trappe ouverte 2
Vue d’ensemble
