Voici un petit aperçu des plans de ce projet.
Voici la réalisation du projet en quelques images :

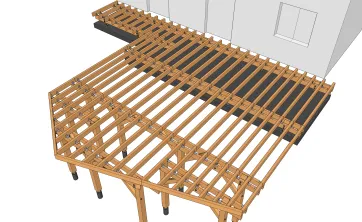

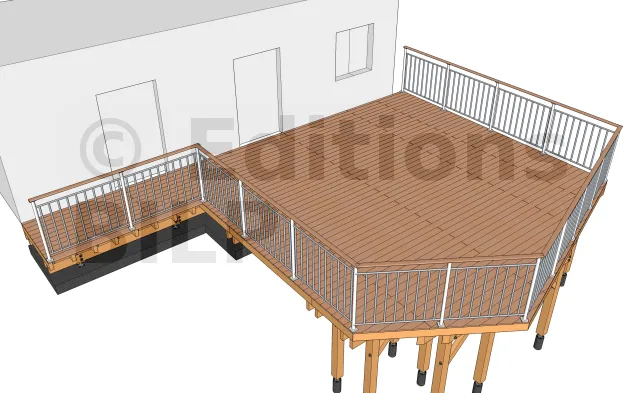

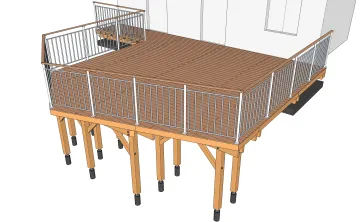

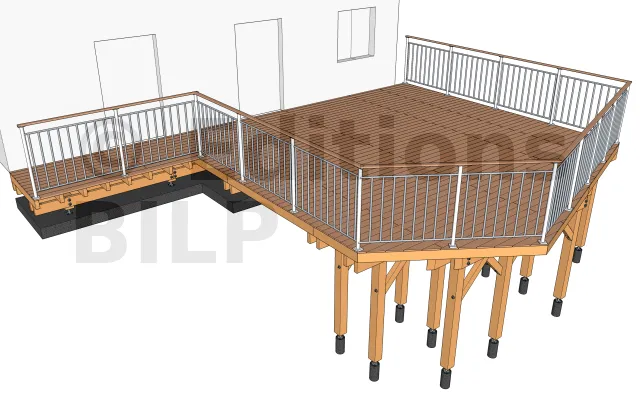

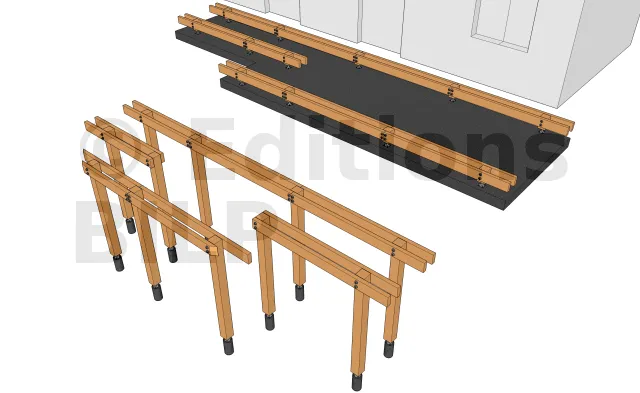

Vue en perspective 1

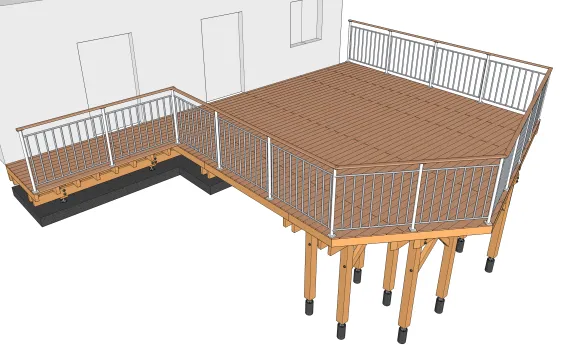

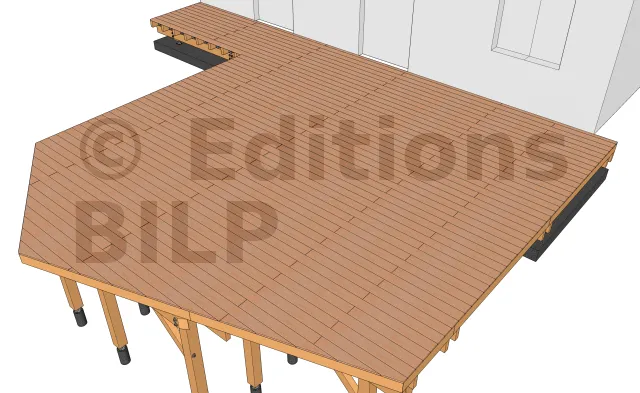

Vue en perspective 2

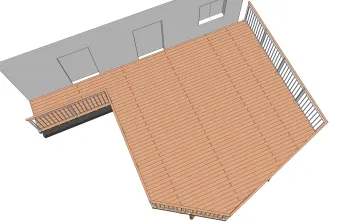

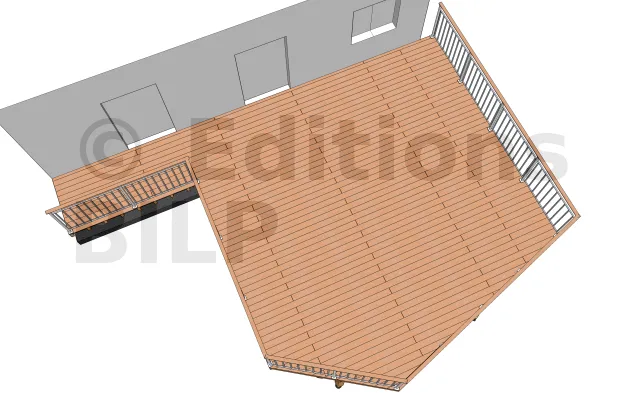

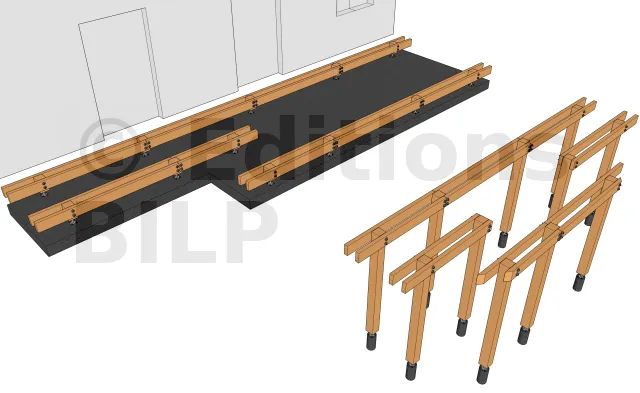

Vue de haut

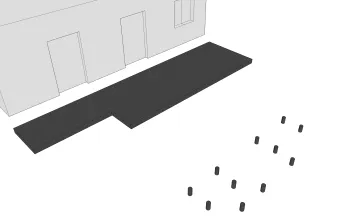

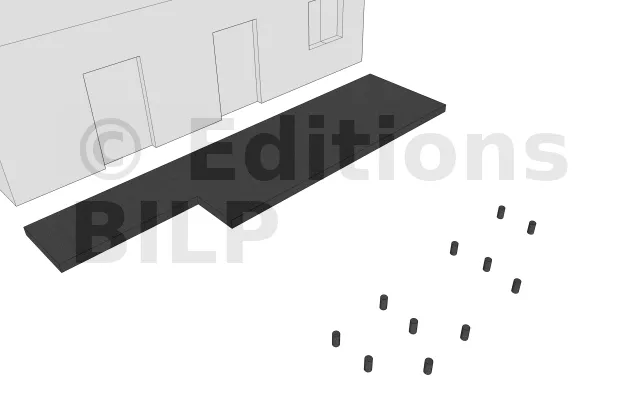

Réalisation des plots en béton et aplanissement de la dalle en béton
La mise en œuvre commence par l’aplanissement de la dalle en béton existante mais également la réalisation des plots en béton.
La détermination de l’emplacement des plots en béton se fait en calculant tout d’abord les divers éléments de la structure de la terrasse tels que l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

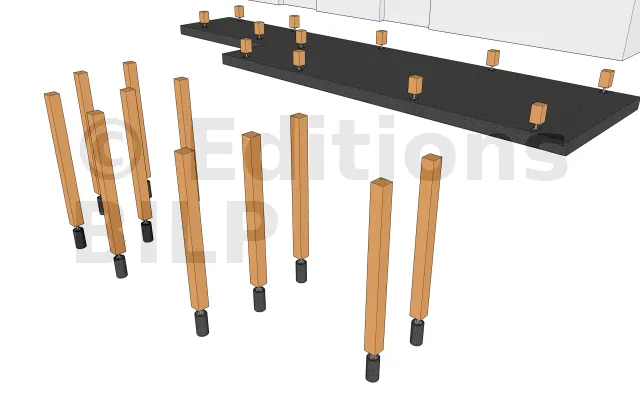

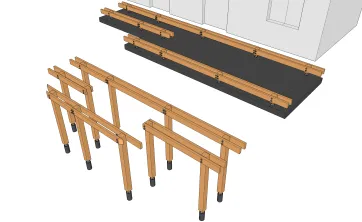

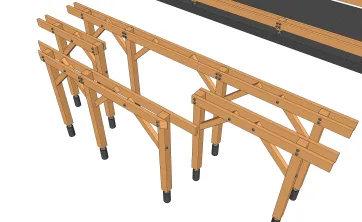

Fixation des poteaux
Pour la mise en place des poteaux en bois, il est primordial de toujours commencer par la fixation des poteaux d’angles dans la mesure où ce sont ces derniers qui serviront d’aboutages aux poutres porteuses et d’appuis aux extrémités.

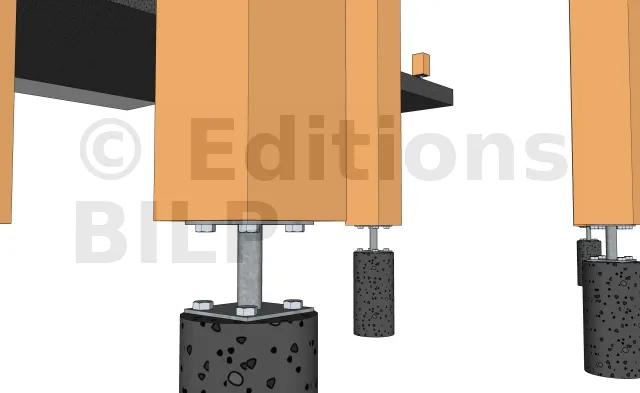

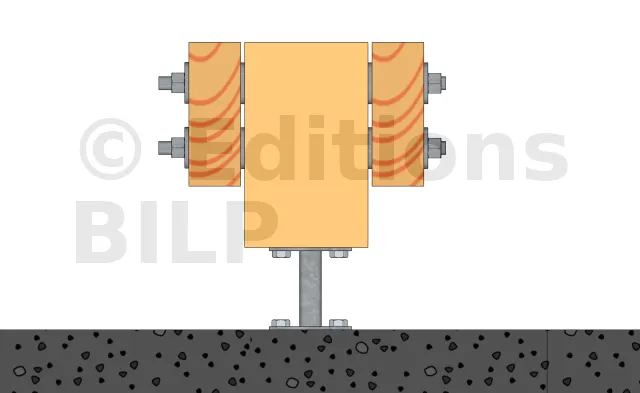

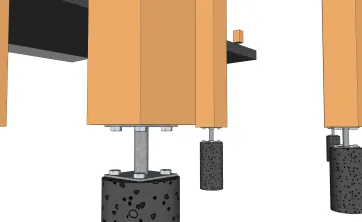

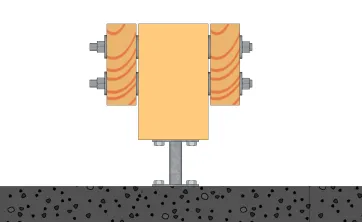

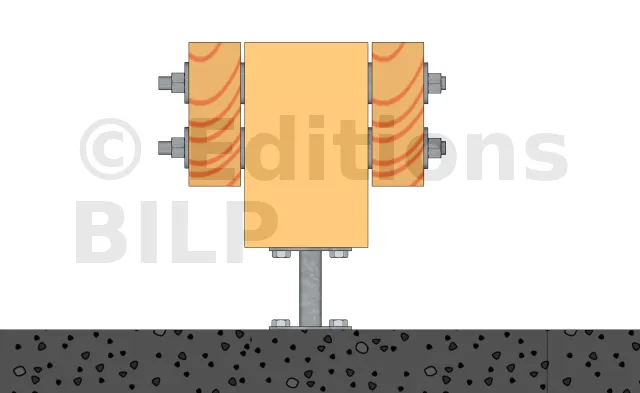

Détails des fixations des poteaux
La fixation des poteaux sur les plots en béton se fait grâce à des pieds de poteau comme des pieds de poteau fixes classiques dans ce projet. Ils sont fixés au poteau avec des tirefonds et au plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées que l’on serre avec des écrous et des rondelles.

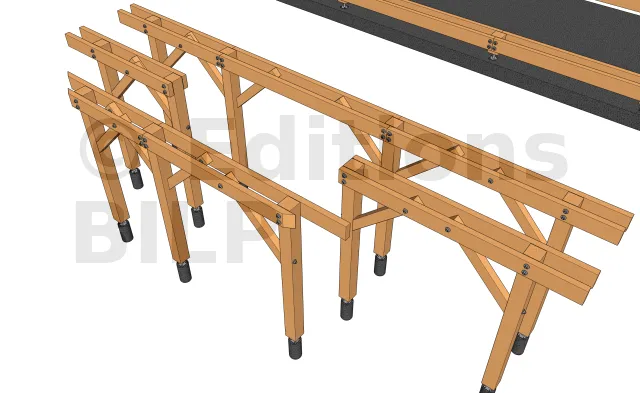

Fixation des poutres porteuses 1
Le montage des poutres porteuses sur les poteaux est réalisé avec des tiges filetées, des écrous et des rondelles.
Fixation des poutres porteuses 2

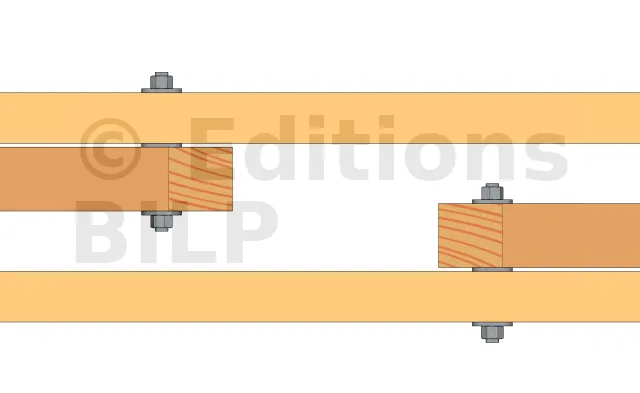

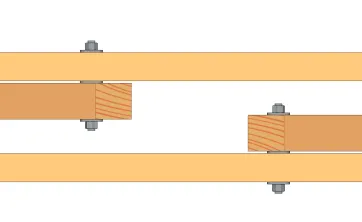

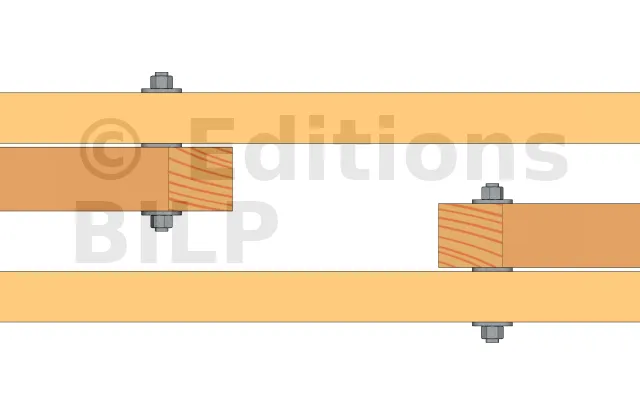

Détails des fixations des poutres porteuses
L’espace entre la poutre porteuse et le poteau a pour but d’aménager une ventilation et éviter la stagnation de l’eau. Il peut être réalisé soit à l’aide de cale large à charge lourde, d’ écrous ou de rondelle de charpente.

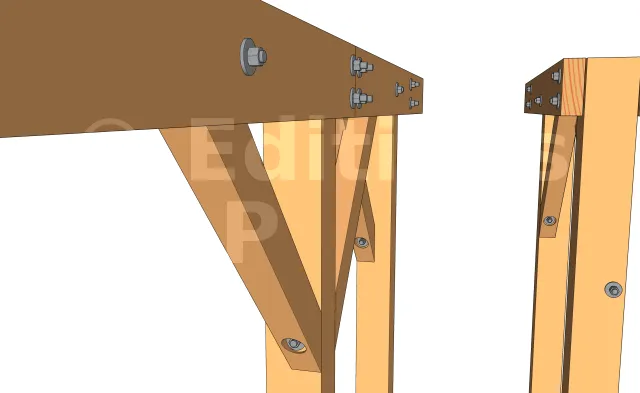

Détails des fixations des contreventements 1
La fixation des jambes de force a été faite grâce à des tiges filetées, des écrous et des rondelles de charpente.
Pour un meilleur esthétisme, les écrous ont été dissimulé dans un trou borgne réalisé avec une mèche plate.
Détails des fixations des contreventements 2
Comme pour la poutre porteuse et le poteau, il est également important de mettre un espace pour la ventilation entre le bois de contreventement et la poutre porteuse avec des cales larges à charge lourde, des écrous ou des rondelles de charpente.

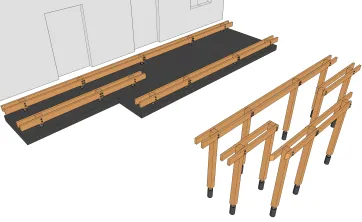

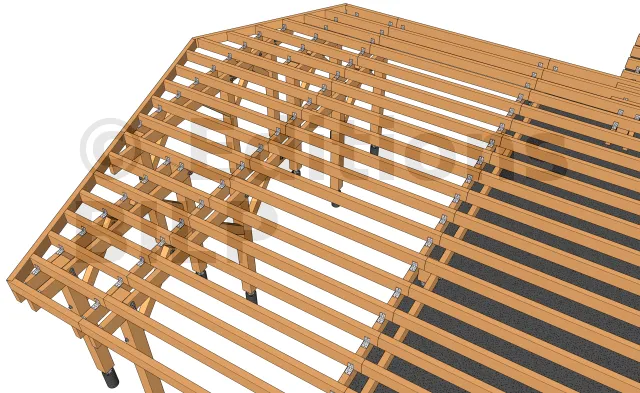

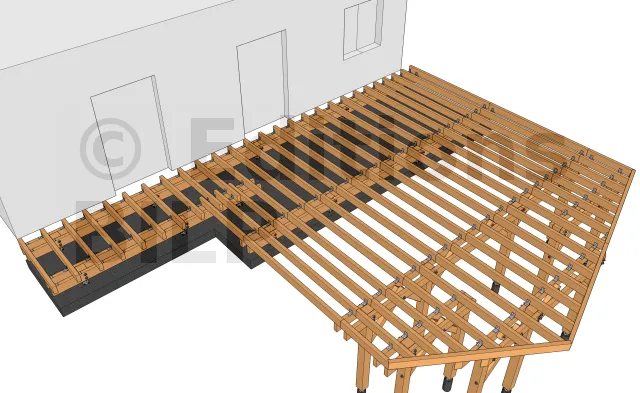

Pose des solives 1
Vous avez deux possibilités pour la fixation de la solive.
La première solution est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième solution est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.

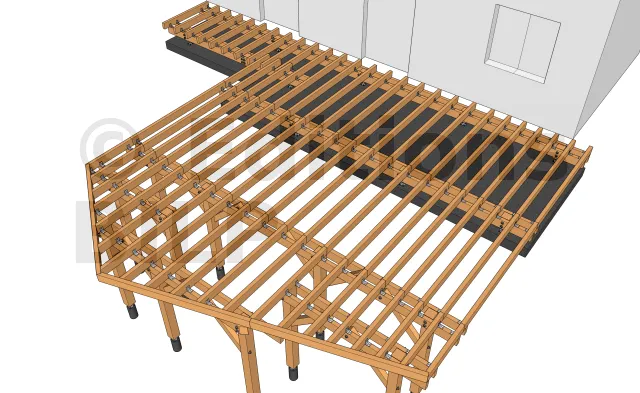

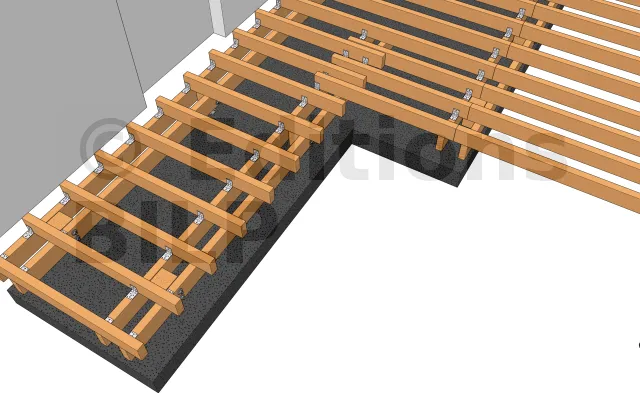

Pose des solives 2

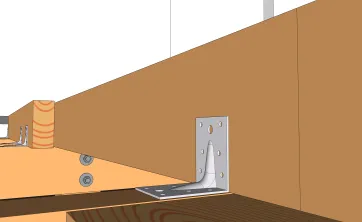

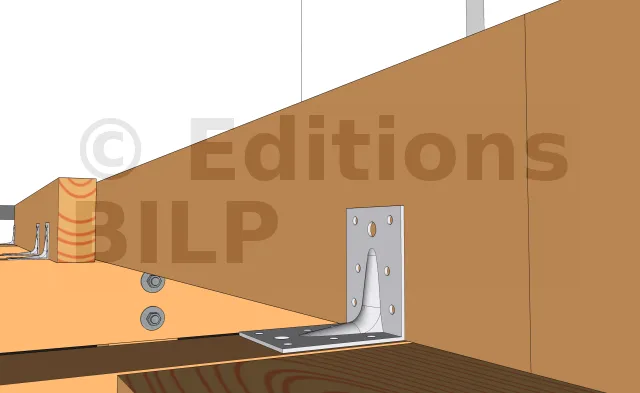

Détails des fixations des solives sur les poutres porteuses
Dans notre cas, nous avons employé des équerres renforcées que l’on peut fixer avec des pointes annelées ou des vis connecteurs.
Création du porte-à-faux 1
Dans le but de cacher les poteaux en bois au maximum afin de donner un aspect aérien à la terrasse, nous avons réalisé un porte à faux. Pour ce faire,l’emplacement des plots en béton et des poteaux périphériques ont été décalés vers l’intérieur d’une vingtaine de centimètres.
Création du porte-à-faux 2

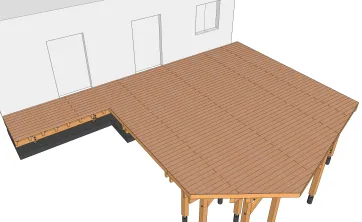

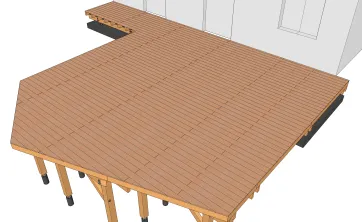

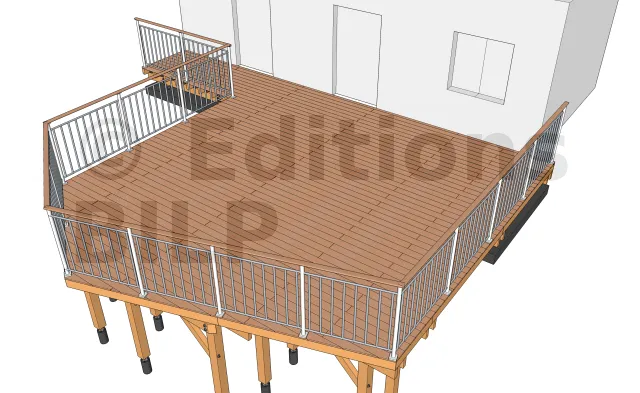

Vue des lames de platelage 1
Vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.

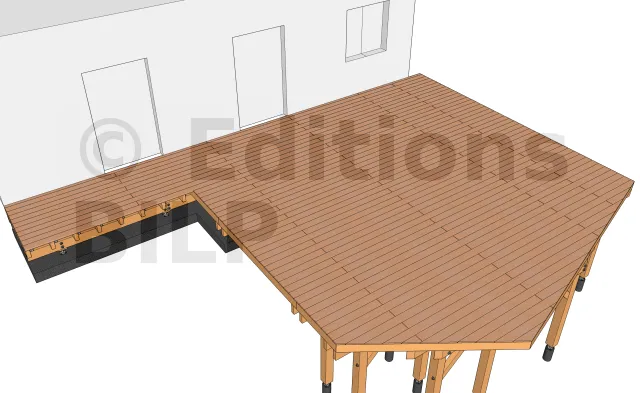

Vue des lames de platelage 2

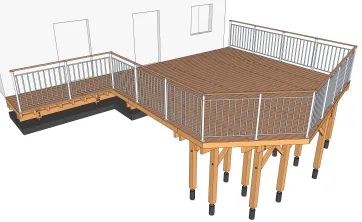

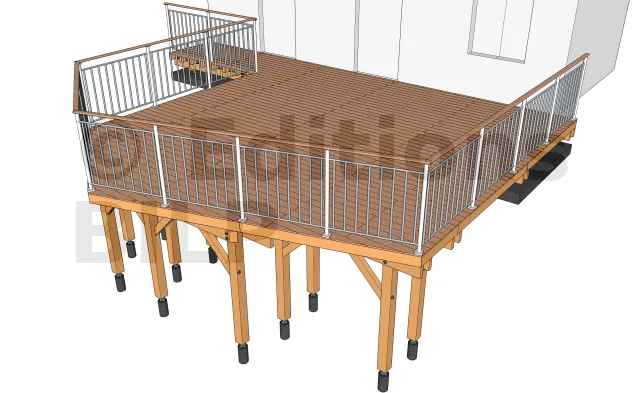

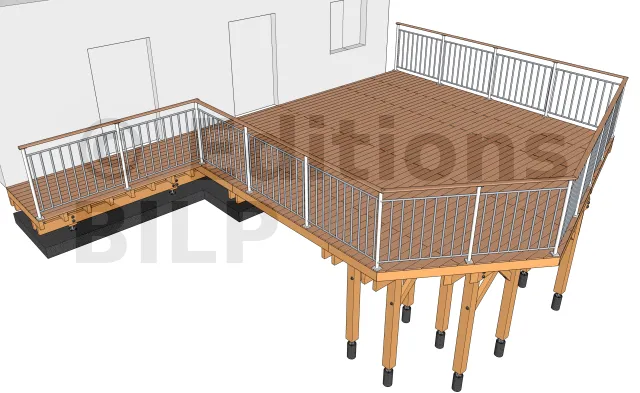

Fixation du garde-corps 1
Pour sécuriser la terrasse et éviter les chutes de plain-pied, un garde-corps a été mis en place en raison de la hauteur.
Fixation du garde-corps 2
